Warum Grobbleche ihre Form verändern

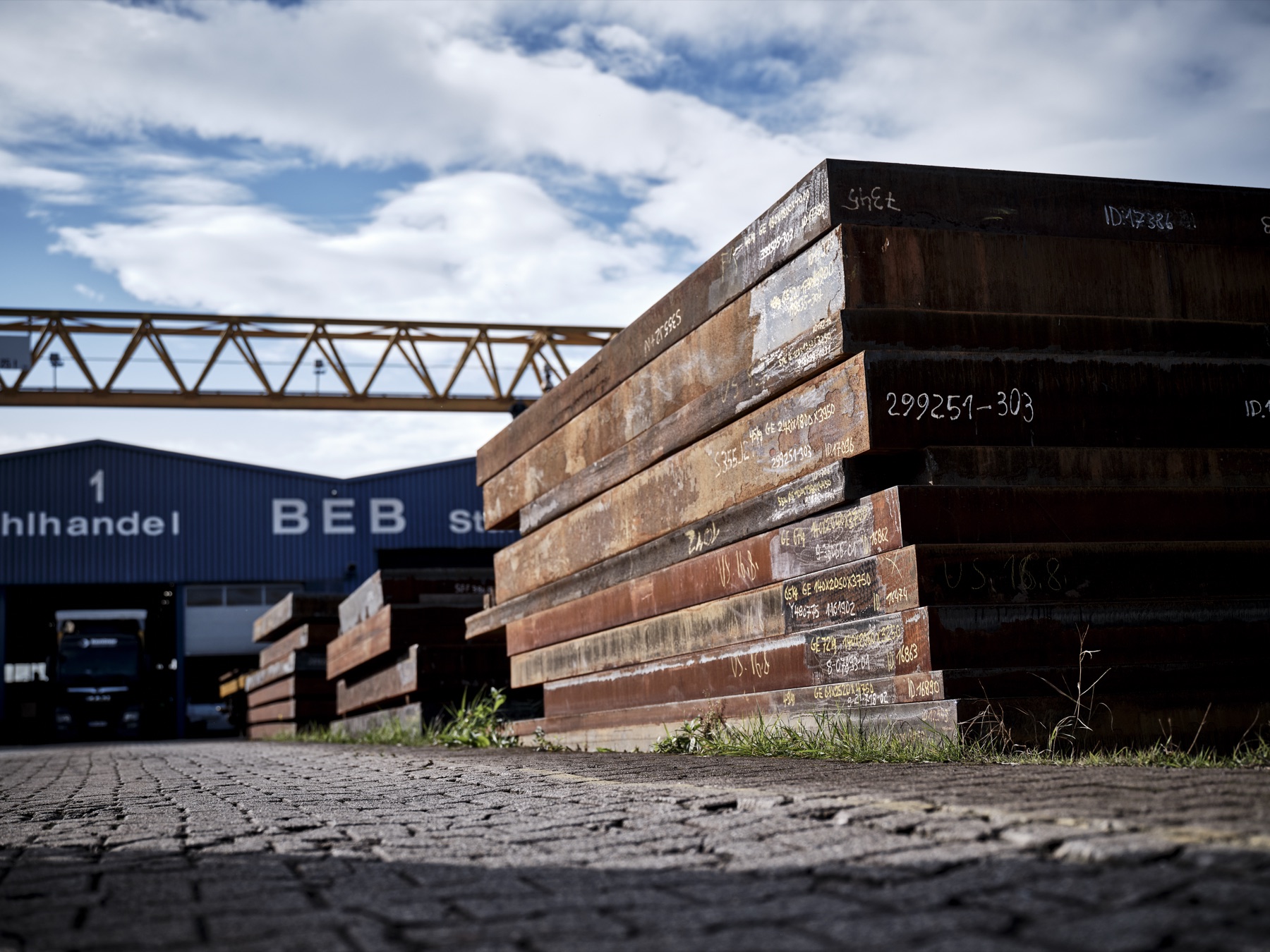

Grobbleche bilden die Grundlage vieler Anwendungen im Stahl-, Maschinen-, Anlagen- und Fahrzeugbau. Für eine präzise Weiterverarbeitung müssen Ebenheit und Maße zum späteren Einsatz passen. Wellen oder lokale Verformungen können das Aufspannen, Schweißen und Montieren erschweren.
Bereits die Herstellung beeinflusst den Spannungszustand eines Blechs. Beim Brennschneiden und Schweißen kommt ein örtlich ungleichmäßiger Wärmeeintrag hinzu. Auch mechanische Belastungen bei Transport oder Lagerung können Verformungen verursachen. Wie stark sich ein Werkstück verzieht, hängt vom Zusammenspiel aus Werkstoff, Geometrie, Ausgangszustand und Bearbeitung ab.
Was Richten leisten kann
Beim mechanischen Richten wird das Werkstück gezielt über den rein elastischen Bereich hinaus gebogen. Nach der Entlastung bleibt eine Formkorrektur zurück. Ziel ist die für den nächsten Fertigungsschritt vereinbarte Ebenheit oder Geradheit.
Ein ebenes Bauteil erleichtert eine gleichmäßige Aufspannung und kann Anpassungsarbeiten bei der Montage verringern. Richten ersetzt jedoch weder fehlendes Material noch eine spanende Maßbearbeitung. Ebenheit, Dickentoleranz und Oberflächenqualität sind unterschiedliche Anforderungen.
Rollenrichten: gleichmäßige Bearbeitung in einem Durchlauf

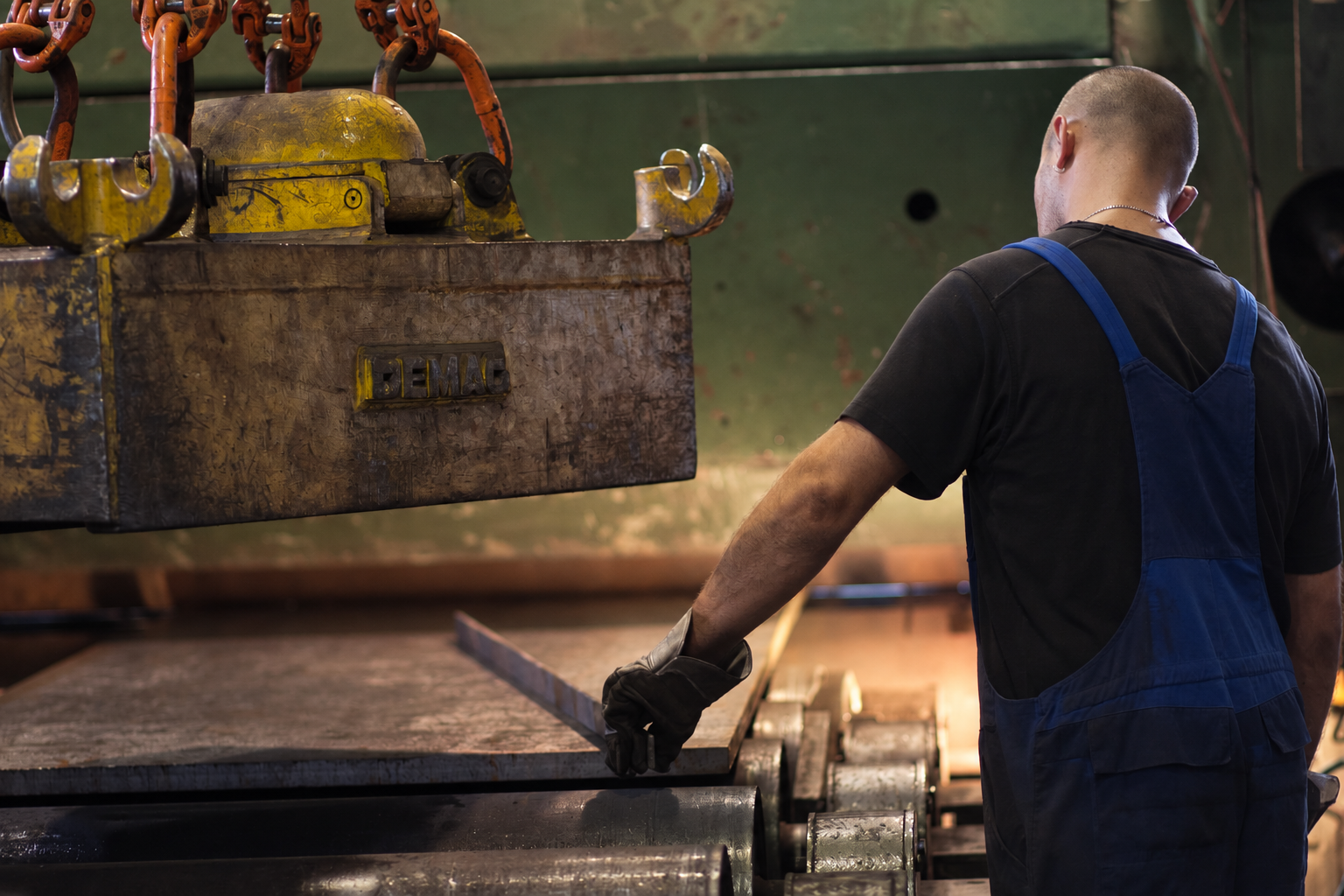

Beim Rollenrichten läuft das Blech durch versetzt angeordnete Richtwalzen und wird wiederholt in wechselnde Richtungen gebogen. Das Verfahren kann flächige Unebenheiten vermindern und den Eigenspannungszustand beeinflussen. Für geeignete Flachprodukte und wiederkehrende Teile bietet es einen wirtschaftlichen Bearbeitungsweg.
Bei BEB kommen Rollenrichtanlagen je nach Werkstoff für Bleche bis etwa 30 mm Dicke und bis 3.400 mm Breite zum Einsatz. Diese Angaben beschreiben Möglichkeiten der Anlagen; die Kombination aus Dicke, Breite und Materialgüte muss für das jeweilige Werkstück geprüft werden.
Pressrichten: gezielte Korrektur am Werkstück
Beim Pressrichten werden Werkstückauflage und Druckpunkt auf die vorhandene Verformung abgestimmt. Einzelne Bereiche lassen sich so gezielt korrigieren. Das ist insbesondere bei lokalen Verzügen, dickeren Querschnitten oder Werkstücken interessant, die nicht durch eine Rollenrichtanlage geführt werden können.
BEB setzt hydraulische Richtpressen mit bis zu 3.000 Tonnen Presskraft ein. Materialdicken bis etwa 700 mm sind je nach Werkstoff und Geometrie möglich. Die maximale Presskraft allein sagt noch nicht aus, welche Formabweichung bei einem konkreten Bauteil erreichbar ist.
Eine Besonderheit bei BEB: An einer unserer hydraulischen Richtpressen können wir auch warmes Material richten. Diese Möglichkeit besteht bei unseren Rollenrichtanlagen nicht.
Wo die Grenzen liegen
Die Richtbarkeit hängt unter anderem von Festigkeit, Materialzustand, Dicke und zugänglichen Auflageflächen ab. Ausschnitte, wechselnde Querschnitte und empfindliche Oberflächen können die Bearbeitung zusätzlich begrenzen. Bei hochfesten oder gehärteten Werkstoffen müssen zulässige Verformung und Materialverhalten besonders sorgfältig beurteilt werden.
Eine pauschale Zusage für jede Stahlgüte oder jede Ebenheit ist deshalb nicht sinnvoll. Auch darf ein gerichtetes Werkstück nicht automatisch als vollständig spannungsfrei gelten. Nach anschließendem Schneiden, Schweißen oder umfangreichem Materialabtrag können erneut Formänderungen auftreten. Die Reihenfolge der Fertigungsschritte gehört daher zur Planung.
Wann sich das Richten lohnt
Richten ist wirtschaftlich interessant, wenn der Aufwand geringer ausfällt als die andernfalls erforderliche Nacharbeit. Dazu zählen wiederholtes Ausrichten in der Maschine, Anpassungen beim Schweißen, Montagekorrekturen oder Ausschuss. Entscheidend ist die gesamte Fertigungskette.
Ein typischer Entscheidungsfall: Ein Brennteil liegt vor der mechanischen Bearbeitung nicht ausreichend eben auf. Statt die Verformung beim Spannen mit hohen Kräften auszugleichen, sollte geprüft werden, ob vorheriges Richten eine besser reproduzierbare Ausgangslage schafft.
So bereiten Sie Ihre Richtanfrage vor
Für eine belastbare Einschätzung benötigt BEB die Werkstoffbezeichnung und den Materialzustand, Länge, Breite und Dicke, Stückzahl und Einzelgewicht. Ergänzen Sie eine Zeichnung, Fotos sowie Angaben zu Art und Größe der Verformung.
Nennen Sie außerdem die geforderte Ebenheit, die zugehörige Messlänge und die nachfolgenden Fertigungsschritte. Auf dieser Grundlage können wir den Bearbeitungsweg prüfen und die Anforderungen gemeinsam abstimmen.
